For de fleste instrumenter, lysarmaturer og sensorhuse, der skal holde deres farveydelse i årevis uden omkalibrering, selektive absorptionsglasfiltre overgår generelt tyndfilmbelægningsfiltre med hensyn til vinkelstabilitet, termisk elasticitet og mekanisk holdbarhed . Et selektivt absorptionsglasfilter arbejder gennem selve bulkmaterialet, så filtreringseffekten afhænger ikke i høj grad af den vinkel, lyset rammer overfladen i, og slides ikke på den måde, som en aflejret film kan over tid. Optiske belægningsfiltre holder stadig en kant, når et design kræver et ekstremt smalt pasbånd, en stejl afskæringshældning eller en bølgelængdekombination, som almindeligt farvet glas ikke kan nå alene. Afsnittene nedenfor gennemgår den fysiske begrundelse, den spektrale adfærd og de praktiske udvælgelseskriterier bag dette svar, herunder flere sammenligningsdiagrammer og en kort købertjekliste nær slutningen.

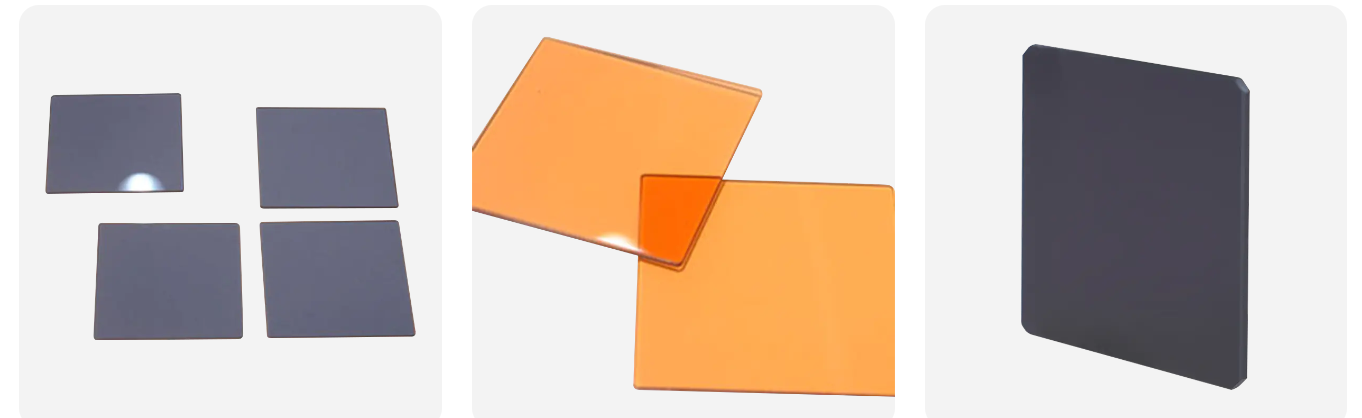

Et selektivt absorptionsglasfilter er et stykke optisk glas, der er formuleret til at fjerne et specifikt bølgelængdebånd fra en lysstråle, mens det lader de omgivende bånd passere igennem med minimalt tab. Producenter opnår denne effekt ved at smelte metalioner eller fine kolloide partikler direkte ind i glaspartiet og derefter justere glassammensætningen og enhver overfladebehandling, så det færdige stykke absorberer en valgt del af det synlige eller nær infrarøde spektrum. Det fysiske grundlag ligger på elektronniveau: når fotoner af en bestemt energi rammer det doterede glas, matcher denne energi kløften mellem elektrontilstande i de tilføjede ioner, så disse fotoner absorberes i stedet for at transmitteres. Hver anden bølgelængde, der ikke matcher dette energigab, fortsætter gennem glasset stort set upåvirket, hvilket er det, der giver denne type synligt lysabsorberende glasfilter dens rene, repeterbare spektrale profil.
Almindelige dopingmetoder, der bruges i produktionsglas
Tre dopingfamilier dækker den største kommercielle efterspørgsel i dag, hver rettet mod en anden del af spektret.
Overgangsmetalioner såsom chrom og kobber producerer et grønt selektivt absorptionsglasfilter med en transmissionsspids på omkring 500 og 560 nanometer, mens det trækker ned blåt violet og rødt lys.
Kombinationer af mangan, titanium, kobolt og neodym producerer lilla tonet glas, der absorberer kraftigt i det grønne og gule midtspektrum, mens det lader violet, blåt og en del af det røde bånd passere igennem.
Specialiserede formuleringer bygget som et UV-absorberende optisk glasfilter afskærer kortere bølgelængder nær 365 nanometer og derunder, mens de passerer det synlige bånd med en flad, jævn respons.
Ud over arbejde med synligt lys kan en infrarødt transmitterende glasfilterproducent dope det samme basisglassystem til at passere nær infrarød energi, mens det blokerer for synligt lys, hvilket er nyttigt i sensorvinduer, der skal afvise interferens med omgivende lys.
Hvad An Optical Coating Filter Is And How Its Principle Differs
Et optisk belægningsfilter starter som et klart substrat, ofte almindeligt glas eller smeltet silica, hvorpå mange ekstremt tynde lag afsættes et ad gangen inde i vakuumaflejringsudstyr. Hvert lag har et forskelligt brydningsindeks, og stakken er konstrueret, så lys, der reflekteres mellem lagene, interfererer konstruktivt ved bølgelængder, der er beregnet til at blive blokeret, og destruktivt ved bølgelængder, der er beregnet til at passere. Dette er grundlæggende en interferenseffekt snarere end en absorptionseffekt, som er den centrale forskel, der adskiller det fra et selektivt absorptionsglasfilter.
Almindelige belægningsfamilier til daglig brug
Dichroic stakke, der reflekterer et farvebånd, mens de transmitterer et andet.
Smalle båndpasbelægninger bygget til et enkelt stramt bølgelængdevindue.
Notch-belægninger designet til at afvise ét smalt bånd, mens det passerer alt omkring det.
Fordi filtreringsadfærden afhænger af den nøjagtige vejlængde, lys bevæger sig gennem hvert lag, skifter transmissionskurven for et belægningsfilter mod kortere bølgelængder, efterhånden som vinklen for indkommende lys øges. En belægning, der er vurderet til en præcis afskæring ved normal indfald, kan drive adskillige nanometer væk fra målet, når først lyset ankommer til selv en moderat vinkel, hvilket betyder noget i kompakte optiske systemer, hvor stråler sjældent bevæger sig i en enkelt lige linje.
Kerneforskelle mellem de to filterteknologier
Tabellen nedenfor opstiller begge teknologier på tværs af de fysiske egenskaber, der oftest afgør, hvilken der passer til et givet design.
Tabel 1. Fysisk og ydeevne sammenligning mellem selektive absorptionsglasfiltre og optiske belægningsfiltre.
Parameter
Selektivt absorberende glasfilter
Optisk belægningsfilter
Arbejdsprincip
Masseabsorption gennem doteret glas
Tyndfilmsinterferens på et underlag
Vinkelfølsomhed
Meget lav
Kan ses i vide vinkler
Skarphed af skærekant
Gradvis, naturlig hældning
Kan konstrueres meget stejle
Termisk følsomhed
Lav på tværs af normale områder
Moderat, lagafhængig
Risiko for delaminering eller slid
Ingen, ejendommen ligger i bulkmaterialet
Muligt under fugt eller slid
Tilpasningsmetode
Juster glassammensætning og dopingniveau
Juster lagantal og tykkelse
Ydeevnesammenligning på tværs af fem vigtige optiske parametre
Det vandrette diagram nedenfor scorer begge filterfamilier på en relativ skala fra nul til hundrede på tværs af fem parametre, som optiske ingeniører kontrollerer oftest under komponentvalg. Disse resultater afspejler typisk adfærd observeret på tværs af almindelige produktionsprøver snarere end en enkelt testrapport.
Vinkeluafhængighed og langsigtet farvekonsistens viser det bredeste hul , hvilket er grunden til, at selektive absorptionsglasfiltre forbliver et almindeligt valg til søgere, linser med bred blænde og ethvert hus, hvor lys sjældent rammer filtret lige på.
Spektral transmissionsadfærd af et typisk grønt selektivt absorptionsglasfilter
Nedenstående diagram viser en repræsentativ transmissionskurve for et grønt tonet selektivt absorptionsglasfilter doteret med chrom- og kobberioner. Transmission stiger hurtigt, når bølgelængden nærmer sig 480 nanometer, når en bred top mellem 500 og 560 nanometer, og falder derefter jævnt væk på den lange bølgelængdeside. Denne blide stigning og fald er karakteristisk for bulkabsorberende glas og er en af grundene til, at disse filtre producerer en naturlig, jævn farvegengivelse snarere end den hårdere kant, der er typisk for en smal belægningsstabel.
Fordi kurven hælder gradvist i stedet for at falde i en næsten lodret linje, forskyder små fremstillingsvariationer i glastykkelse eller dopingkoncentration kun toppen en smule, hvilket holder batch til batch farvekonsistens godt inden for tolerancen for de fleste instrument- og belysningsapplikationer.
Hvor selektive absorptionsglasfiltre bruges på tværs af industrier
Efterspørgslen efter et glasfilter til bølgelængdevalg spænder over flere brancher, og den relative andel nedenfor afspejler den typiske størrelsesorden set på tværs af nuværende produktionsordrer.
Repræsentative ansøgningsnotater
Optisk instruments including fluorescence microscopes, DNA sequencers and spectrometers rely on an optical absorption glass filter for sensors to strip stray light before it reaches the detector.
Industriel processes such as semiconductor lithography and UV curing use absorption glass as a stable window material that limits heat build up on sensitive substrates.
Scene- og fotografisk belysning bruger farvet absorptionsglas til at forme synlige farver, mens den blokerer infrarød varmestråling i at nå det oplyste motiv.
Arkitektoniske ruder og bilglas bruger tonede absorptionslag for at reducere solvarmeforstærkningen og samtidig bevare et behageligt indvendigt lysniveau.
Medicinsk and biochemical instruments depend on consistent spectral response for accurate readings across repeated testing cycles.
Multidimensionel sammenligningsradardiagram
Seks dimensioner betyder mest, når man vejer et selektivt absorptionsglasfilter mod et belægningsfilter til et nyt design. Radardiagrammet nedenfor viser begge teknologier i samme skala, så afvejningen er synlig med et øjeblik.
Belægningsfiltre udvider yderligere med hensyn til spektral selektivitet og fremstillingsfleksibilitet , da en aflejringsproces kan målrette mod en usædvanlig bølgelængdekombination, som ingen enkelt glasformel når alene. Absorptionsglas udvider yderligere på vinkeluafhængighed, termisk stabilitet og langsigtet konsistens, hvilket forklarer, hvorfor det forbliver almindeligt i faste optiske veje, der forbliver i drift i mange år.
Miljøstabilitet og langtidsholdbarhed under virkelige forhold
Selektive absorptionsglasfiltre bærer deres optiske egenskaber inde i selve materialet, så lette ridser af overfladen eller eksponering for fugt ændrer ikke det bølgelængdebånd, det absorberer, kun dets fysiske klarhed, hvis skaden bliver alvorlig. Belægningsfiltre bærer deres optiske egenskaber i en stak af lag, der kun er nogle få mikrons tykke, hvilket betyder, at fugtindtrængning, gentagen rengøring, termisk cyklus eller langvarig UV-eksponering gradvist kan løsne eller oxidere individuelle lag. Når først et lag forskydes en smule, forskydes hele interferensmønsteret med det, hvilket ændrer den effektive cutoff-bølgelængde over tid.
Hvor denne forskel viser sig mest
Udendørs arkitektoniske ruder, bilglas udsat for direkte sol og industrielt udstyr, der arbejder i nærheden af varmekilder, er de indstillinger, hvor kløften mellem de to teknologier bliver mest synlig over en flerårig serviceperiode. Renrums- og laboratorieinstrumenter, der holdes i et kontrolleret miljø, ser en mindre praktisk forskel, selvom vinkelfølsomhed stadig favoriserer absorptionsglas, når den optiske vej ikke er perfekt kollimeret.
Typiske stresspunkter kontrolleret under evaluering
Købere udfører almindeligvis deres egne termiske cyklustjek, fugtighedskontrol og gentagne aftørringskontroller på prøvestykker, før de forpligter sig til en produktionsordre, da disse tre stresspunkter afslører det meste af den praktiske forskel mellem bulkglas og en aflejret belægningsstabel.
Tilpasningsmuligheder for selektiv absorptionsglasfiltre
Købere, der køber et tilpasset selektivt absorptionsglasfilter, starter typisk fra en måltransmissionskurve i stedet for en fast katalogdel. En leverandør af farvet optisk glasabsorptionsfilter kan justere flere variabler for at nå denne kurve.
Dopingtype og koncentration for at flytte absorptionsbåndet mod en bestemt målbølgelængde.
Glastykkelse, da absorptionsdybden følger den optiske vejlængde gennem materialet.
Overfladefinish og kantbehandling til montering inde i et specifikt hus eller sensormodul.
Kombinerede konstruktioner, der parrer en absorptionsglaskerne med et tyndt antireflekterende lag, nyttigt, når et projekt ønsker stabiliteten af absorptionsglas med lidt højere overordnet transmission.
Forespørgsler, der sendes til en tilpasset bølgelængde optisk filterglaslinje, et infrarødt transmitterende glasfilterproducentforhold eller en leverandør af absorberende optisk filterglas, der kan holde tæt batch-til-batch-tolerance, bevæger sig normalt hurtigere, når køberen deler en måltransmissionskurve, driftstemperaturområdet og de fysiske monteringsdimensioner foran.
Fremstillingsbaggrund bag pålidelige selektive absorptionsglasfiltre
Nantong Xiangyang Optical Element Co., Ltd har produceret farvet og farveløst optisk glas siden 1996 fra et ti tusind kvadratmeter anlæg i Jiangsu-provinsen. Divisionen for optiske komponenter fokuserer på farvede optiske glasfiltre, der dækker de ultraviolette, synlige, nær-infrarøde og infrarøde områder, og kører godt over hundrede glastyper gennem behandlingslinjer udstyret med dedikeret optisk slibe-, polerings- og spektraltestudstyr. Output fra denne division når optiske instrumenter, medicinske og biokemiske instrumenter, analytisk udstyr, elektronik, luftfart og en række forskningsinstitutter og universiteter.
En separat fladglasafdeling håndterer glassilketryk og -hærdning til kontrolpaneler, apparathuse og kontaktkomponenter, hvilket holder virksomheden fortrolig med både præcisionsoptisk glas og masseproduktionsglasbehandling under ét tag. For et projekthold, der sammenligner en producent af selektivt absorptionsglasfilter med en producent af optisk filterglas i hele Kina, er denne kombination af dedikeret optisk testudstyr og en langvarig produktionshistorie et af de praktiske signaler, der er værd at tjekke under leverandørevalueringen.
Sådan vælger du mellem selektiv absorptions- og belægningsfiltre til et projekt
En kort tjekliste hjælper med at indsnævre beslutningen, før du anmoder om prøver.
Kortlæg det nødvendige bølgelængdebånd og kontroller, om en standard farvet glastype allerede dækker det tæt.
Bekræft rækkevidden af indfaldsvinkler, som filteret vil se i den faktiske optiske vej, ikke kun i designcentret.
Bemærk driftsmiljøet, herunder fugtighed, temperaturudsving og eksponering for udendørs UV.
Beslut hvor stejl afskæringskanten skal være, da et meget smalt pasbånd stadig kan kræve en belægningsløsning.
Planlæg for den forventede levetid, og hvor vanskelig rekalibrering eller udskiftning ville være, når enheden er indsat i marken.
Projekter, der markerer de fleste af boksene ovenfor til fordel for stabilitet og enkelhed, sætter sig typisk på et selektivt absorptionsglasfilter, mens projekter, der har brug for en usædvanlig smal eller stejl spektral kant, ofte ender med at specificere et belægningsfilter eller en kombination af begge teknologier inden for samme optiske vej.
Ofte stillede spørgsmål om selektiv absorptionsglasfiltre
Q1: Hvad er et selektivt absorptionsglasfilter
Det er et optisk glas formuleret med metalioner eller kolloide partikler, så det absorberer et valgt bølgelængdebånd, mens det transmitterer det omgivende lys med lidt tab.
Q2: Hvordan blokerer et absorptionsglasfilter specifikke bølgelængder
Doterede ioner inde i glasset absorberer fotoner, hvis energi matcher en intern elektronovergang, fjerner det bølgelængdebånd, mens andre bølgelængder stort set ikke påvirkes.
Q3: Hvad er forskellen mellem absorptionsfiltre og interferensfiltre
Absorptionsfiltre fjerner lys gennem bulkglasmaterialet, mens interferensfiltre bruger tynde aflejrede lag, der reflekterer og annullerer uønskede bølgelængder gennem optisk interferens.
Q4: Hvorfor bruge farvede glasfiltre i stedet for coatede filtre
Farvet glas holder sit spektrale respons stabilt på tværs af brede betragtningsvinkler og modstår den gradvise nedbrydning af lag, der kan påvirke en coated overflade over flere års brug.
Q5: Hvad bruges selektive absorptionsfiltre til
Almindelige anvendelser omfatter optiske sensorer, maskinsynssystemer, spektroskopiudstyr og medicinske instrumenter, der har brug for en stabil, repeterbar spektral respons.
Q6: Hvilket optisk filter er egnet til UV-beskyttelse
Et optisk UV-absorberende glasfilter, der er formuleret til at afskære kortere bølgelængder, er generelt den enklere og mere stabile mulighed for kontinuerlig UV-beskyttelse.
Q7: Kan absorptionsglasfiltre tilpasses
Ja, dopingtype, koncentration, tykkelse og overfladefinish kan alle justeres for at nå en måltransmissionskurve for et specifikt projekt.
